fastsun日照分析软件v12.0

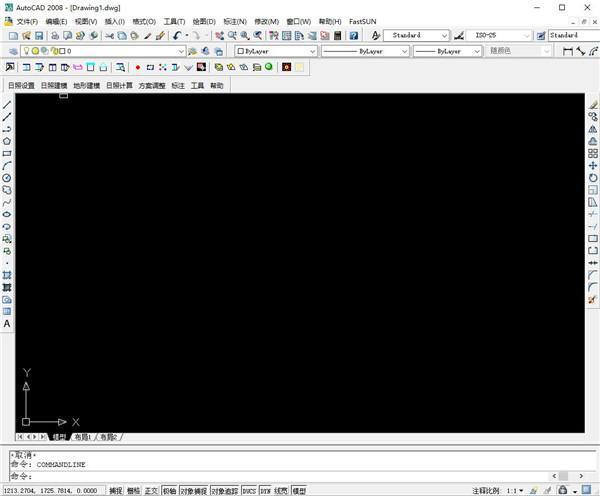

FastSun是一款基于AutoCAD开发的日照分析软件，为规划管理、规划设计、建筑设计、房地产开发等领域提供强大的日照分析工具。主要功能包括日照标准设置、日照建模、单点分析、沿线分析、区域分析、棒影分析、阴影分析、窗户分析、遮挡关系分析、遮挡范围分析、拟建范围分析、窗日照对比分析等。引入设计标高建模进行三维场地日照分析，全面解决了全国各地任何时段的日照分析问题。FastSun的计算科学准确，且使用简便方便。请注意，FastSun需要与AutoCAD配合使用。

软件特色

1、提供了国内大部分城市的经纬度信息，只需选择城市名，软件自动获取经纬度。

2、日照标准可以按照不同地区的日照规范自由设定，设定后可以命名保存多次使用。

3、文字高度、日照时间颜色、阴影颜色自由设置。

4、设置图形单位和正北方向，自动适应米图和毫米图要求。

5、日照分析参数随图保存，分析图纸打开后即可进行日照分析，无需重复设置参数。

6、当前分析结果标注中含有分析参数信息，可以防止分析结果作假。

功能介绍

1、标准设置

①日照标准可以按照不同地区的日照规范自由设定，设定后可以命名保存多次使用

②当前分析结果标注中含有分析参数信息，可以防止分析结果作假

2、建筑建模

①直接使用具有厚度及底标高的PLINE实体作为建筑模型

②可以输入建筑底部标高（自设基准面），可以选择将建筑实体延伸到基准面，解决地形高差不一问题，以及底部架空问题

3、单点分析

自动计算任意点的日照时间，在图上标注出点位置及编号，生成单点分析结果统计报表

4、沿线分析

自动沿建筑轮廓线或任意高度的线等距离布点分析，分析结果可自动标注于所分析的线上

5、区域分析

自动分析任意形状闭合区域内的日照时间，分析结果自动生成平面日照数字模型图，还可以按时长点划分为满足与不满足标准两大范围直观显示

6、三维分析

方便的对设计地形进行转换、录入，快速建立场地三维模型

7、窗户端点分析

进行建筑物窗户的左端、右端、满窗日照分析并生成图示及详细的统计报表

8、窗日照对比分析

分析现有建筑上的窗户在拟建建筑建设前后的日照对比情况，分析结果自动汇总为表格

9、平面等时线分析

在平面上自动绘制出日照时间相等的连线及该区域内的日照时间

10、立面区域分析

在任意建筑墙面上，按照建筑层高自动生成该墙面上日照时间相同的连线及该立面上各点的日照时间

11、日照圆锥面分析

太阳光线对指定分析点全天运行的圆锥轨迹，能集中反映出该点的日照情况，快速判定遮挡源，便于日照方案调整

12、平面阴影分析

按照日照时间间隔，自动计算并绘制建筑物轮廓的连续阴影图及动态模拟阴影演示过程

13、立面阴影分析

分析遮挡建筑在某一时刻产生的阴影在被遮挡建筑立面上的情况

14、推算分析

可以推算拟建建筑在满足建筑日照要求时，左右前后移动的幅度及转动角度

fastsun使用说明

一、窗户布置

【布置窗户】

菜单位置： 【日照建模】→【窗户布置】→【布置窗户】

功能：对现有建筑物进行窗户布置，提供了中点布窗、两点布窗、逐个布窗和顺序布窗四种布窗方式。其中两点布窗可以绘制弧形窗户和转角窗户。

单击【布置窗户】按钮，弹出“布置窗户”对话框，界面如下图所示，在“窗户参数”栏设置窗户的参数，包括窗位编号、层数、层高、窗台高、窗高、窗宽等参数。在“窗户布置设定”栏中选择布置窗户的层数：奇数层、偶数层、指定层布置。

【中点布窗】：点取窗户中点位置，自动生成窗户，并标注窗位编号。在点取窗户中点时可以通过参照点或参照线精确定位。

【两点布窗】：通过输入窗户两个端点的位置布置窗户。在指定窗户端点时可通过参照点或参照线进行精确定位。支持绘制多个窗户。

【逐个布窗】：通过输入距离参考点的长度逐个布置窗户。参考点及布置窗户的方向都必须在所选的建筑物墙线上。当用户输入的距离大于建筑轮廓线长度时，系统不再进行窗户绘制，命令行提示“成功布置窗户”后退出命令。

【顺序布窗】：通过输入窗户之间的间距，及离墙角点的距离对整个墙面一次性布置窗户。

二、【编辑窗户】

菜单位置：【日照建模】→【窗户布置】→【编辑窗户】

功能：修改窗户的基本参数，同时也可编辑布置窗户的层数。

三、异型窗轮廓

菜单位置：【日照建模】→【窗户布置】→【异型窗轮廓】

功能：异型窗轮廓绘制，按实际形状建模，可以设定异型窗对本栋建筑窗户是否遮挡影响，分为按层布置和通高布置；

单击【异型窗轮廓】菜单，弹出“异型窗轮廓布置”对话框，界面如下图所示，在“窗户设置”栏设置窗户的参数，包括窗户高度、窗台高度。在“窗户布置层设定”栏中选择布置窗户的层数：全部楼层、奇数层、偶数层、指定层布置以及通高布置。

【任意绘制】：点取建筑轮廓线上的最近点绘制出任意边界的异型窗轮廓。

【选择转换】：选择异型窗轮廓线转换成软件可识别的异型窗轮廓。

绘制出来的模型如下图所示：

四、【绘制阳台】

菜单位置：【日照建模】→【阳台屋顶】→【绘制阳台】

功能：在建筑物上绘制阳台。提供了矩形阳台绘制、任意阳台绘制以及选择转换阳台。阳台在日照分析时，将作为建筑的一部分参与日照分析。 但是当本栋窗户计算分析时，一般忽略阳台对本栋建筑窗户的遮挡，如果是阳台所在的建筑以外的其他建筑窗户分析计算，还是需要考虑阳台参与分析的。

在“阳台布置层设定”栏中，选择布置阳台的层数：全部楼层、奇数层、偶数层、指定层布置。

如果绘制矩形阳台，在对话框的上面输入各项参数，包括阳台栏板高、下挂梁高、与楼层高差、阳台宽度等，程序自动会读取建筑物的底标高、建筑物的高度以及建筑物的层数，选中“矩形阳台”按钮，进行矩形阳台的绘制。

如果要绘制任意阳台，则选中“任意阳台”按钮，命令行提示：

起点或圆心[参照点(R)/参照线(P)]: <对象捕捉 开>

[圆弧(A)/圆(B)/矩形(D)/设倾角(S)/延伸(L)/参照点(R)/参照线(P)/求垂足(G)/线宽(W)]<

下一点>:

[圆弧(A)/闭合(C)/设倾角(S)/延伸(L)/参照点(R)/参照线(P)/求垂足(G)/回退(U)/线宽(W)]<下一点>: 直至任意阳台边界绘制完成。

如果要选择转换阳台边界线成软件可识别的阳台，则选中“选择转换”按钮，进行转换阳台。

常见问题

1、日照分析需要进行哪些步骤？

①进行日照设置

包括地点、时间、系统设置和标准设置，对已分析过的图形无需再进行设置。

②进行日照建模

已经是三维模型的，直接进行模型转换即可；对平面建筑图形，需要通过日照建模使平面图形转换成三维模型。

③选择参与分析的建筑模型，进行各种方式的日照分析

在方案初期，建议大家可以先使用沿线分析功能，如果方案不满足日照要求，则可使用软件提供的建筑物高度推算和建筑物位置推算功能，对方案进行调整；方案后期，则可通过区域分析，窗户端点分析及其它的日照分析方法进行分析出表。

④最后导出日照报告

目前软件提供了通用日照报告模板，及杭州，宁波，温州和上海地区的日照报告模板，用户还可以自定义日照报告模板。

2、建筑底面离计算基准面高度是什么意思？

①目前几乎所有日照分析软件都假设地面为水平；若建筑底标高不同，则将某一高度作为基准面，其它建筑增加高度（相对于这个基准面的高差）。

②鸿业软件的提示是：建筑底面离地面高度；天正软件提示：建筑底标高；众智软件的提示：建筑架空高度；我们软件的提示：建筑底部标高，这几个含义都是一样的。

③为了计算简单，这个离地面的高度部分未用实体封闭，相当于建筑架空了一个高度，这时日光有可能透过架空造成一定误差，但实际影响不大。

④最准确提示应该为：建筑底面离分析基准面高度，若假设分析基准面标高为200，具体建筑的绝对标高为205，则可以输入5；若假设分析基准面标高为0，则每栋建筑要输入建筑绝对标高值。

⑤若采用我们的三维地形分析，必须假设分析基准面标高为0，即每栋建筑输入绝对标高值。
